系统特点及产品优势

北京正有网络通信股份有限公司独立研发的多业务接入平台ＺＹ－ＭＳＡＰ是专为TD-SCDMA及其他3G标准之基站接入设计，同时也是电信运营商大客户多业务接入之理想平台。

◆采用SDH内核设计，同时融合MSTP、PDH、以太网等多种技术，具有优于MSTP的网络结构、高于MSTP网的业务能力和接近PDH的价格优势。

◆齐全的多业务接入能力，能提供GFP/LAPS协议的GE/FE业务、E1业务、V.35业务、ATM的IMA-E1业务等，特别适合3G接入，同时又能满足电信运营商大客户的多业务接入（目前已被中国电信在各个省份推荐为大客户接入的标准方案）。

◆16×16VC-4的超大交叉容量、1000M的高带宽交换、高接口密度、多光方向设计，充分考虑了TD-SCDMA基站覆盖范围小、大密度、高带宽的特点。

◆ 网络拓扑结构优化，局端和远端均可实现环网、链网、星网、树网及更为复杂的混合网组网方案,不仅SDH/MSTP远端与局端可组成环网,而且光纤收发器远端也可以组成环网。

◆ 网络运行稳定，保护能力齐全；复用段保护、子网保护、线路保护、通道保护俱全。

◆内、外环回测试，业务全网调度，远端掉电告警，使得运维方便和人性化。

◆ 网络管理系统配置功能齐全、性能统计精确、告警和故障诊断定位准确、安全管理完善，并具有集中网管的北向接口，实现全网管理。　　

◆与上层网络的接口既具有SDH/MSTP的STM-1、STM-4接口，也具有用于数据接入的高带宽千兆GE接口，不会出现任何带宽瓶颈；远端可提供GFP协议的FE接口(具有VLAN、汇聚、流控、交换功能）、V.35接口、E1接口和ATM的IMA-E1接口。充分考虑到了TD-SCDMA的网络构成特点。

ZY-MSAP800多业务接入平台网络拓扑图

远端多业务单元系列

●MSU系列均采用19英寸1U结构或紧凑型桌面结构，用于远端接入，实现E1、以太网、V.35、等多种业务。

●远端设备可以是SDH/MSTP设备、PDH/MSTP设备系列、光纤收发器。

◆当远端采用SDH/MSTP设备时，可提供最大8个GFP/LAPS封装的FE接口,和最大63个E1接口。

◆当远端采用光纤收发器设备时，可提供１个GFP/LAPS封装的FE接口，并可实现环网拓扑。

◆当远端采用PDH多业务单元ＺＹＥＱＭＳＵ２４０时，可提供８个Ｅ１和４个GFP封装 /LAPS封装的FE接口。

◆当远端采用正有全系列的ＰＤＨ光端机时，可提供Ｅ１、Ｖ.３５、以太网（Ｅ１／以太转换）等接口，并且４Ｅ１、８Ｅ１、１６Ｅ１设备与局端ＰＤＨ支路光接口全对通。

●所提供的GFP/LAPS封装的FE接口可与骨干网的华为、中兴、烽火、朗讯、爱立信、西门子、富士通、阿尔卡特等厂商的２.５Ｇ／１０ＧＳＤＨ／ＭＳＴＰ设备对通。支持ＶＬＡＮ、 LCAS协议（动态带宽管理）、 VC12虚级联、汇聚、流控、自协商／强制等功能。

●具有最多2个标准光接口，实现线路1+1保护。

●光接口和业务通道(如E1通道等)均提供环回测试功能。

●电源：直流电压-48V 、交流220V。

●既可以作为正有第三代边缘接入系统的远端多业务单元MSU使用，也可单独使用。

●远端设备具有掉电告警功能。

网管链路灵活，实现跨网网管

ZY-MSAP800提供一个以太口用于与网管平台连接。
ZY-MSAP800提供多种ECC通道用于建立网管链路，包括3个STM-1光接口的DCC1-3开销字节组成的ECC通道、2个指定的VC12的ECC通道、1个来自光支路接口的ECC通道。ZY-MSAP800利用多种ECC通道的选择，可以很方便地在各种网络应用中建立网管链路，以达到不同厂家不同品牌设备混合组网时的网管链路穿透，实现跨网络集中网管的目的。

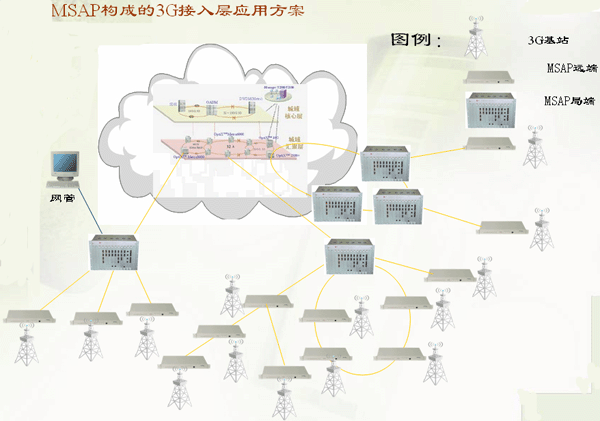

ZY-MSAP构成的3G接入应用层方案

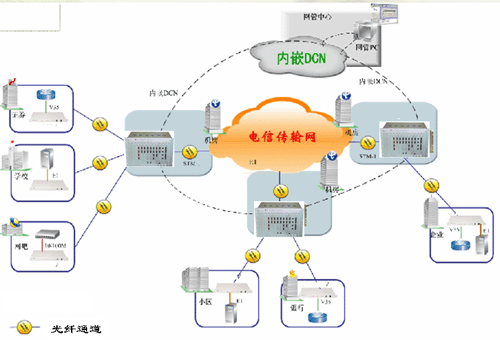

ZY-MSAP构成的电信大客户接入应用方案

主要实际应用案例

1.上海电信接入网络建设

上海电信接入网全部采用ZY-MSAP建设，作为唯一接入网解决方案，已经成为该公司接入层网络标准，目前已有约300个局端/6000个远端在网上运行。

2.保定3G实验网基站接入网络

由于ZY-MSAP在3G接入解决方案中的独特性能和功能优势，同时又有较低的建设成本，已被保定3G实验网基站接入网采用。

3.江苏电信接入网络建设

江苏电信接入网也将其作为接入层网络标准推广，目前已有160个局端/3000个远端在网上运行。

4.其他省份的使用情况

四川电信、重庆电信、新疆电信、青海电信/移动/联通、江西电信、湖南电信广西电信、广东电信、海南电信、山东青岛网通、黑龙江网通等都已经批量使用。
