简介

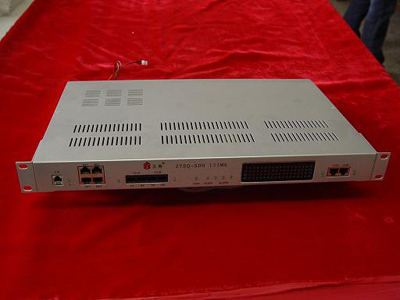

      ZYEQ-SDH 155MS是一种紧凑型的SDH分插复用器(ADM)设备。本产品采用19英寸机框。系统设计为模块化的并可按固定比例增加配置的设备。系统提供远端配置、监视、维护和软件下载。

系统可提供的模块有：
● STM-1光接口单元OIU(Optical Interface Unit)光模块。
● STM-1 可选电接口作连接微波设备的接口。
● E1映射单元(EMU)的支路模块和扩充板：能提供最大63路E1接口。
● 两个10M/100M自适应以太网到SDH接口。 共享SDH带宽，从2M到100M可配置。接口具有不同的优先级。
主要特点：
●在1U(4.45cm)高的机箱内可支持4E1、8E1、16E1、21E1和63E1接口。
●提供2个10M/100M自适应以太网接口，传输速率可配置。
●具有2个155M标准SDH光接口。
●可提供1个155M标准SDH电接口。
●供第3方通信用的4 个RS-232透明异步通信通路。
●通过IP能同时管理多个子网。
●软件可靠升级 － 2个快擦写存储器中有冗余软件
●快速交叉连接表指派。
●经过SDH的嵌入通信通路(DCC)管理通信。
●网络管理接口：以太网接口、本地终端和调测RS-232接口。
●可靠的子网连接保护(SNCP)，以信号失效SF (Signal Fail)为基础的或选择信号劣化SD (Signal Degradation)的保护开关。
●可选光接口的1+1保护。
●供维护用管理单元告警指示信号(AU AIS)、B1和B2 差错嵌入。
●光接口和E1接口均提供本地和远端环回测试。
●外同步输入和输出。
●公务电话提供DTMF、振铃和电话号设置。
●电源：直流电压-48V ± 20%。
